一、主要原理： GJW-100E觸摸屏控制電壓擊穿試驗儀,高電壓擊穿試驗儀的工作原理是通過絕緣部分和帶電部分之間施加一定時間額定值的交直流高壓電流，從而來檢測儀器絕緣材料所能承受的耐壓值，因?yàn)樵趦x器的日常工作中不僅僅要考慮到儀器的額定工作電壓所造成的影響，還要考慮短時間內大大高于熱定電壓值的過電壓影響，比如短路或操作失誤等。在過電壓的作用下，絕緣材料的結構會發生損壞，當超過絕緣材料所能承受的較大值時就會發生擊穿并導致設備運行異常，還會造成操作人員觸電危害人身安全。耐壓測試就是通過施加一個高于正常電壓幾倍的值在產品上并持續一段時間，如果在規定時間內漏電電流在規定范圍內，則絕緣性能正常，如果發生擊穿則不正常。
    介電強度是指試樣擊穿時，單位厚度承受的擊穿電壓值，單位為kv/mm或Mv/m。有時也稱為電氣強度或擊穿強度。通常介電強度越高，材料的絕緣質量越好。介電強度是表征了材料所能承受的電場強度，是高聚物絕緣材料的一項重要指標。
    耐壓電壓是指在規定的試驗條件下，對試樣施加規定的電壓及時間，試樣不被擊穿所能承受的電壓。氣體電介質擊穿在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電。其影響因素很多，主要有作用電壓、電板形狀、氣體的性質及狀態等。
    氣體介質擊穿常見的有直流電壓擊穿、工頻電壓擊穿、高氣壓電擊穿、沖擊電壓擊穿、高真空電擊穿、負電性氣體擊穿等。為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等），需進行長空氣間隙的工頻擊穿試驗。

二、 GJW-100E觸摸屏控制電壓擊穿試驗儀軟件功能：
    1、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作；
    2、曲線顯示：在實驗過程中可以動態顯示試驗曲線；
    3、數據導出：可以對試驗結果導入EXCEL表格；
    4、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印；
    5、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇；
    6、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗；
    7、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值；
    8、試樣設置：可對不同標準的試樣參數靈活設置；
    9、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響；
    10、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗。
   三、GJW-100E觸摸屏控制電壓擊穿試驗儀參數指標：
    1)輸入電壓：AC220V50Hz
    2)輸出電壓：AC：0～100kV；DC：0～100kV
    3)輸出功率：10kVA
    4)測量范圍：AC10～100kV；DC10～100kV
    5)測量誤差：≤2％
    6)升壓速率：0.5kV/s～10kV/s
    7)耐壓時間：0～4H(德標8H或15H)
    8)漏電流：1～30mA可由計算機軟件自由進行設定
    9)電源：交流220V±10%的單相交流電壓和50Hz±1%的頻率
    10)試驗環境：溫度：15～30℃，相對濕度：0～85%能夠穩定運行。
    11)試驗溫度：室溫～300℃

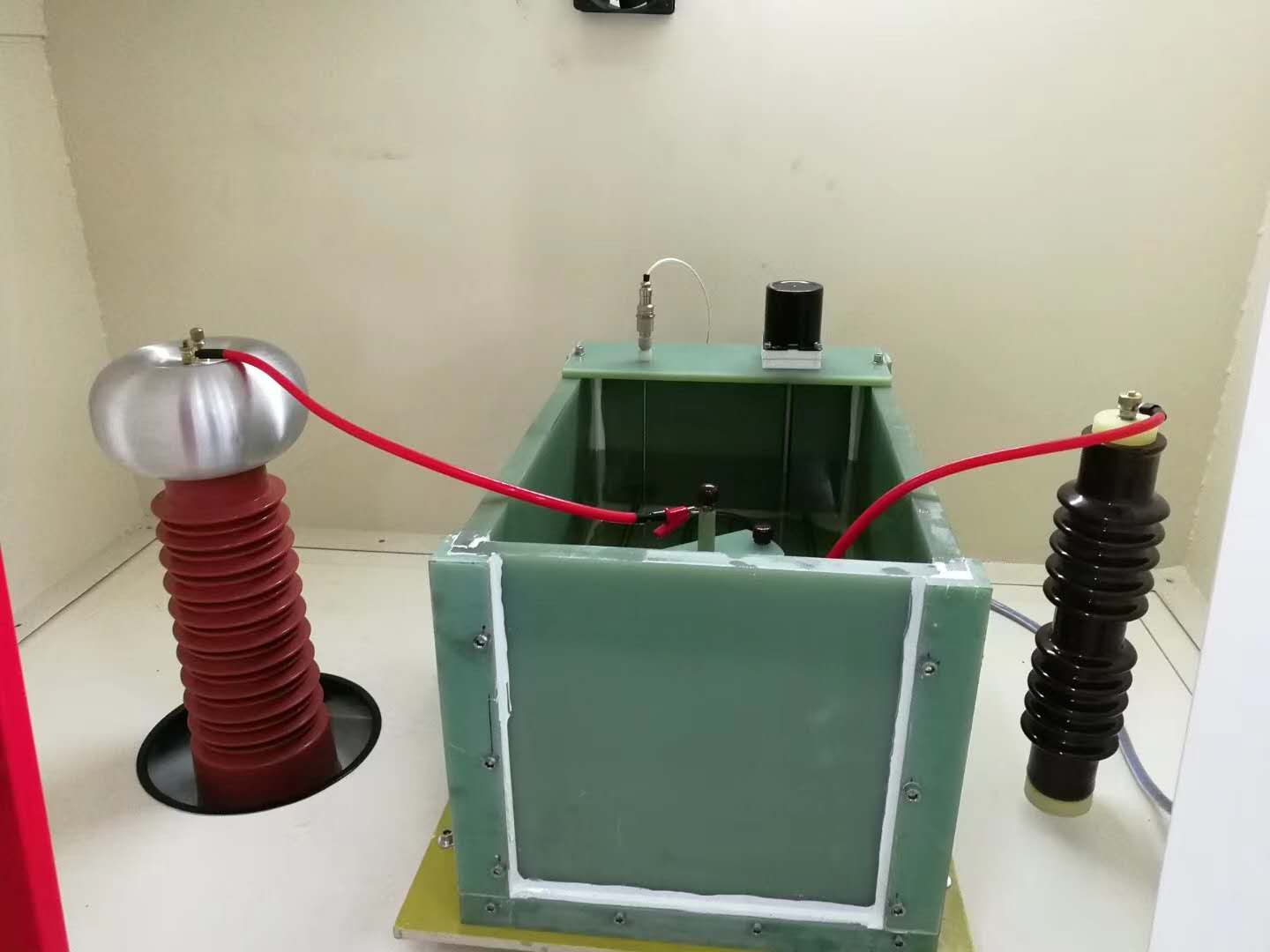

    12)試驗介質：空氣和苯甲基硅油
    13)加熱箱尺寸：空氣：900mm*900mm*900mm；油：200mm*200mm*150mm
    14)主機外形尺寸：1570×1240×1850mm
    15)設備自重：150kg
    16)接地要求儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下

四、功能特點：

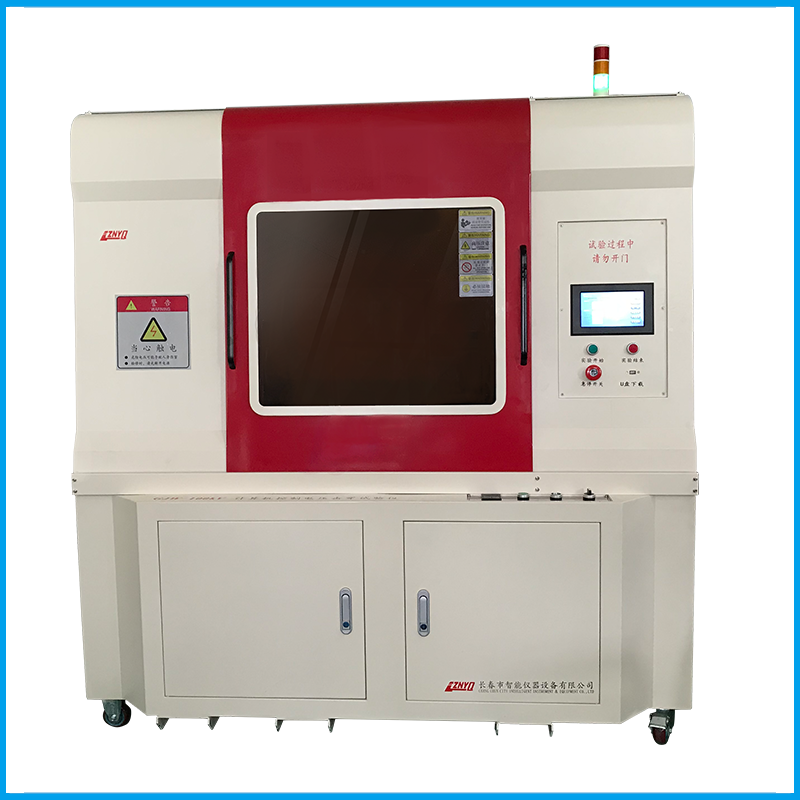

1.由設備本身觸摸屏及控制面板進行操作控制，如不需要進行曲線分析，可不配備計算機。
2.如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。
3.設備具有試驗參數記憶功能，相同試驗條件不需要每次設置，且斷電仍會記憶最后一次試驗設置參數。
4.試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。
5.控制面板簡潔，功能標注明確，操作簡單。
6.可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以隨時舍棄不理想的任意一組數據。
7.增加了U盤下載功能，可以將設備中的試驗記錄直接下載到U盤中。
8.如配備計算機，可生成詳細的試驗報告單，包括每一組具體信息，多組綜合信息，及曲線。

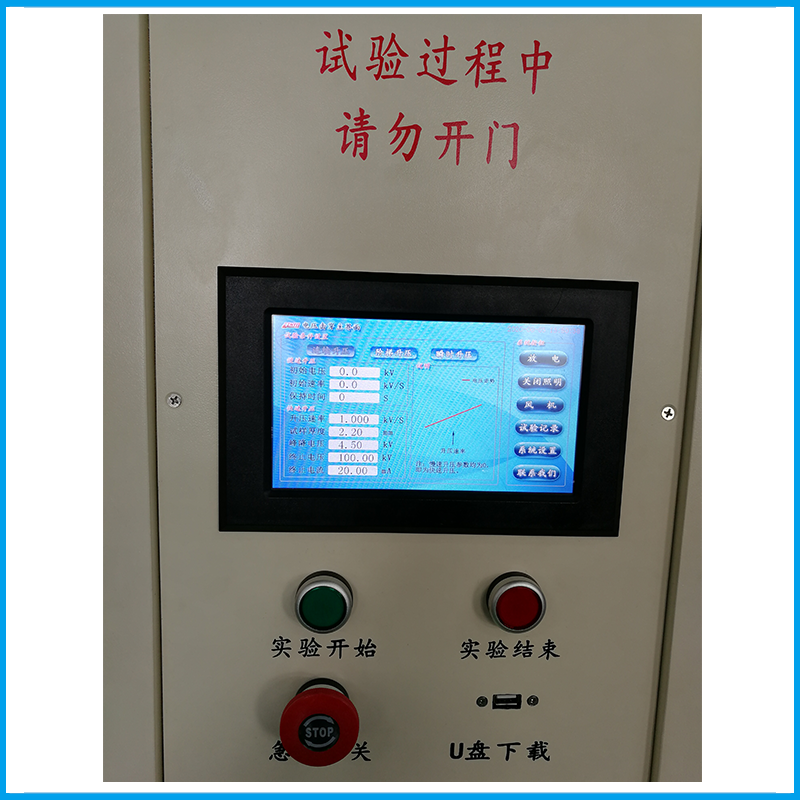

9.設備試驗界面采用儀表盤及數字同時且實時顯示的方式，更方便試驗過程的觀看。
10.設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會在（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。
11.采用藍牙數據傳輸，解決由于有隔離墻阻擋穿墻過線的麻煩和遠距離操作安全可靠；

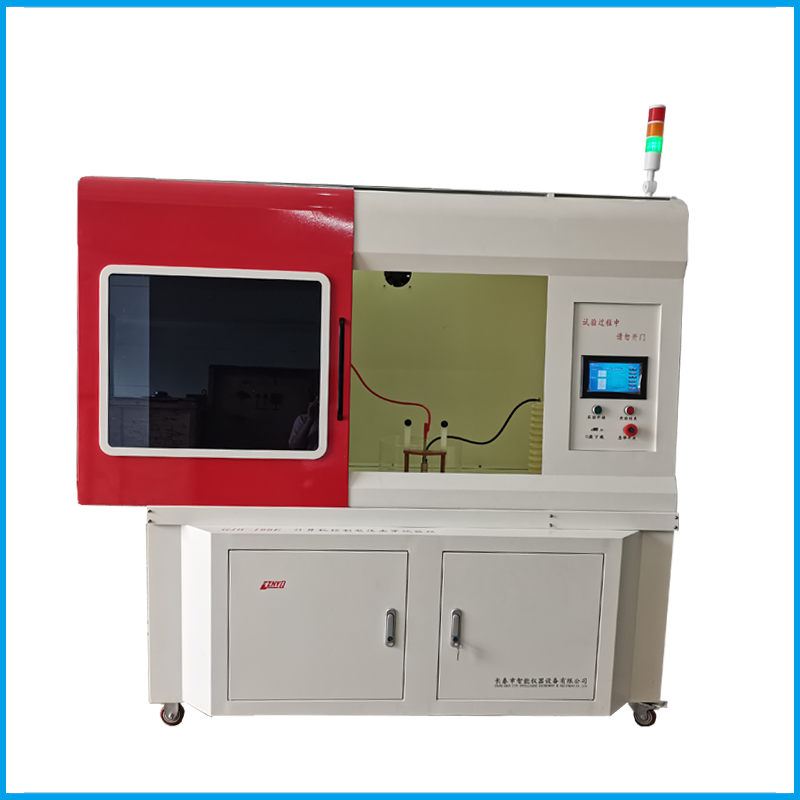

設備配有三色報警燈，綠燈亮?xí)r表示箱門關閉良好可以開始試驗，黃燈亮?xí)r表示試驗箱門打開，此時可進行試樣更換。紅燈亮?xí)r表示高壓大于0.5KV，此時不要開箱門。直流試驗結束放電過程警報燈會閃爍且報警。（總結：綠燈箱門關閉良好，黃燈開門小心操作，紅燈有高壓）
